配置线（反转线），带有超级终端和COM口的电脑
电脑上的COM接口在机箱后面，接显示器接口的旁边，上面有9根来自针。如果是没有COM360问答口的笔记本时，请自行买COM转USB的线。
交换机的console口：设备前面面板上有一个接口，有标注“console”

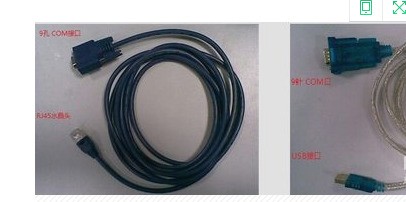

配置线：（一头类似网线水晶头，另一头比较大，上面有9个孔）
最好使用 web配置
在配置上网前首先需要把运营商提供的IP地址、网关及接口带宽等信息确认好，以及将外网线接到WAN0口，内网线接到设备的LAN0口，然后通过快速配置即可。
一、上网配置说明
1、在下面的客户机的浏览器上输入NBR内网口I无晶从P地址（NBR出厂默认IP地址为192.168.1.1，用户名：admin，密码：admin），登录到路由器配置界面；
2、首先需要确认好运营商提供的IP地址等外网信息，以及选用的内外网口。默认情况下LAN表示内网口，WAN表示外网口，LAN/WAN表示可进行LAN/WAN转换的接口，缺省情况下般南继是LAN口。
3、刚买的设备要上网，必须要进行快速配置才可以。
4、默认登录地址为：192.168.1.1，默认用户和密码都是admin。默认内网接口为：LAN0;
5、在高级选项中勾选“开圆启NAT配置”、“路由功能”、“网站访问安全”以及配置DNS和web访问端口（默认是80端口）。
注意：内网是私网地址，一定要开启“NAT配置”和“路由功能”才能实现上网。DNS是实现系统文件更新检测的必要参数，所以也要配置。
如果出口线路的上下行带宽是不对称的，请再在网络配置——接口配置中进行修改?
二、具体配置步骤如下：

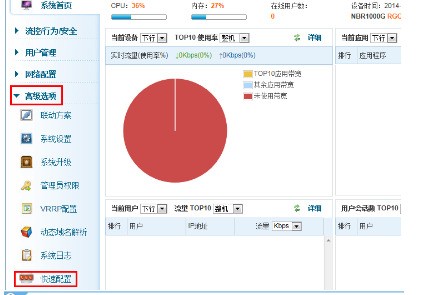

1、在下面的客户机的浏览器上输入NBR内网口IP地址（默认为：192.168.1.府正马大二可宜探1），登录到路由器的“高级选项”>>"快速配置"；
2、快速配置：

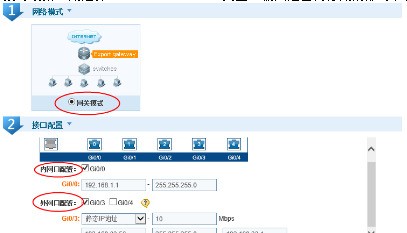

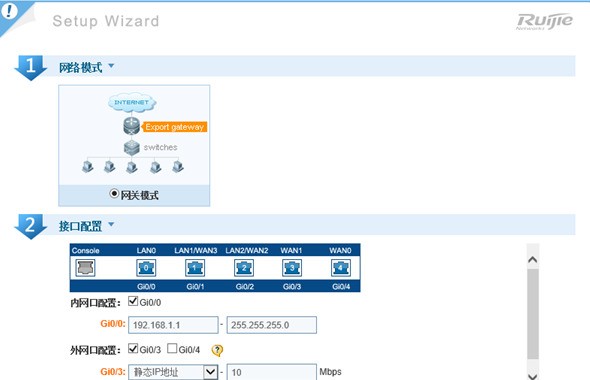

a 、选择网络的模式，NBR默认为网关模式。
b 、配置内网口的ip地址。 内网口地址为：192.168.1.1 子网掩码：255.255.255.0
c 、勾选需要的外网口，若有多条外网线路，则勾选多个外网口，若为静态IP地址，则需要配置相应的外网口的ip地址、子网掩码及外网网关地址或选择；若为
拨号线路，则选择“PPPOE（ADSL）”类型，输入运营商分配的账号和密码；
需要注意的是：以NBR1300G为例，面板上标识为LAN0的物理接口对应web配置页面上的Gi0/0，而WAN1对应web配置页面上的Gi0/3，LAN1和LAN2转换为WAN口后对应于Gi0/1和Gi0/2。

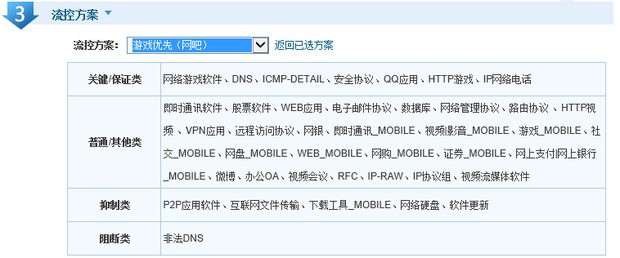

d 、选择流控方案：根据所使用的网络场景选择流控方案，如果当前的场景不属于预设的流控方案中的任何一个，可挑选一个相近的，配置完毕之后再在“流控策略”中进行调整即可。本例中选择流控方案为“游戏优先（网吧）”

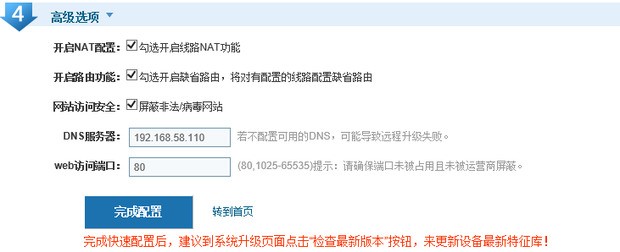

e、在高级选项中勾选“开启NAT配置”、“路由功能”、“网站访问安全“以及配置DNS和web访问端口。
注意：内网是私网地址，一定要开启“NAT配置”和“路由功能”才能实现上网。DNS是实现系统更新检测的必要参数，所以也要配置。web访问端口默认是80端口，可根据实际情况选择是否修改。
